真空鍍膜機技術中幾種電源的介紹

真空鍍膜機的鍍膜工藝，應適用於電源，鍍基材不同，工藝不一樣，設備配置不一樣，電源的使用也不一樣，下麵為大家介紹幾種常見的電源：

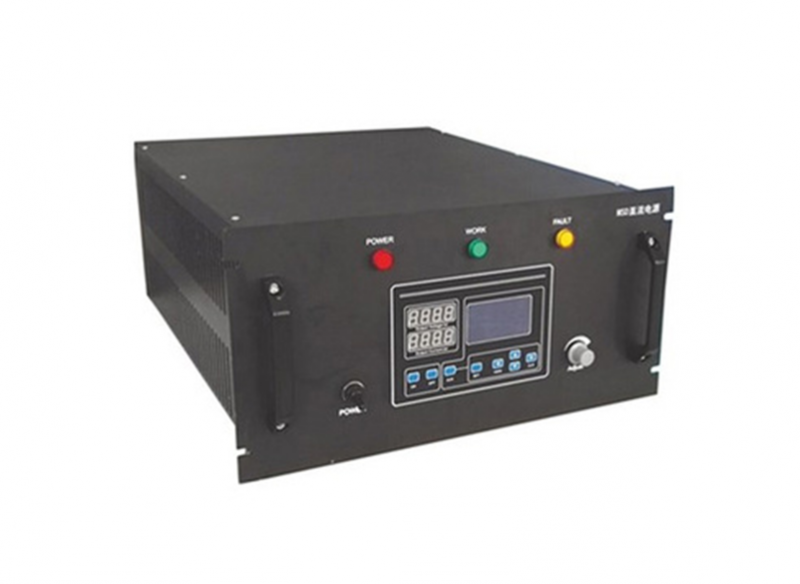

電弧電源

電弧離子鍍膜中靶材的蒸發和電離須依靠電弧電源提供能量。在實際的鍍膜過程中，電源應能自動檢測到滅弧現象並自動啟動電弧，以確保鍍膜過程的連續性和均勻性。此外，電弧電源的電弧穩定性能，特別是小電弧穩定電流，對薄膜的一致性、效率和光潔度有很大影響。一台多弧離子鍍膜機配備了幾個電弧電源，十幾個，甚至幾十套。穩定可靠的運行對整個設備的性能至關重要。電弧電源從傳統的電源，通過使用晶閘管技術，發展到目前的高頻逆變器。與傳統電磁晶閘管技術製成的電弧電源相比，高頻逆變電弧電源具有以下特點：

1.體積減小，僅為舊電源的一小部分；相應電源的重量僅為傳統電源的十分之一到十分之一。

2.電源效率明顯提高，比舊電源效率提高約20%-30%。

3.操作輕便，電流調節精度高，穩流性能好，有利於控製膜厚，保證膜厚的可重複性。

4.高頻逆變模式的電弧電源紋波較小，響應速度遠高於舊電源。在相同的電弧源和工作條件下，使用高頻逆變電弧電源有利於提高電弧的穩定性，減少滅弧次數。

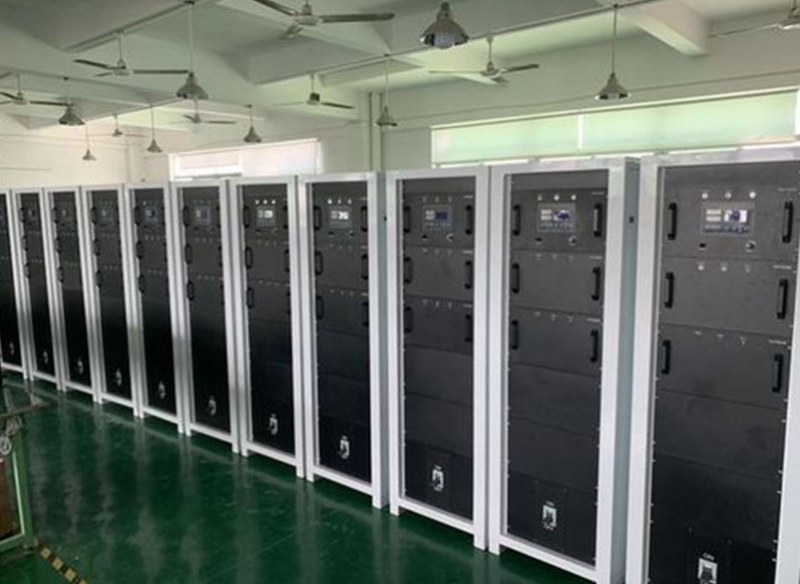

磁控濺射電源

從輸出波形來看，隨著磁控濺射技術本身的發展，經曆了直流、單極脈衝、對稱雙極脈衝（中頻磁控濺射電源）和雙極脈衝（非對稱中頻磁控濺射功率）幾種方式。目前，新型磁控濺射電源基本采用高頻逆變開關電源技術，中頻磁控濺射電源已成為新型磁控濺射設備電源。為了控製膜層的厚度，磁控濺射電源須穩定工作並具有良好的恒定特性。目前，主要使用恒流模式，也有恒功率模式，很少使用恒壓模式。此外，磁控濺射鍍膜技術的一個顯著優點是膜層致密，光潔度好。為了實現這一優勢，有必要在磁控濺射過程中嚴格限製靶表麵上的點火次數和每次點火的能量，並盡量減少點火力矩引起的宏觀靶粒子的數量，這將降低膜層的密度和光潔度，嚴重導致薄膜脫落。

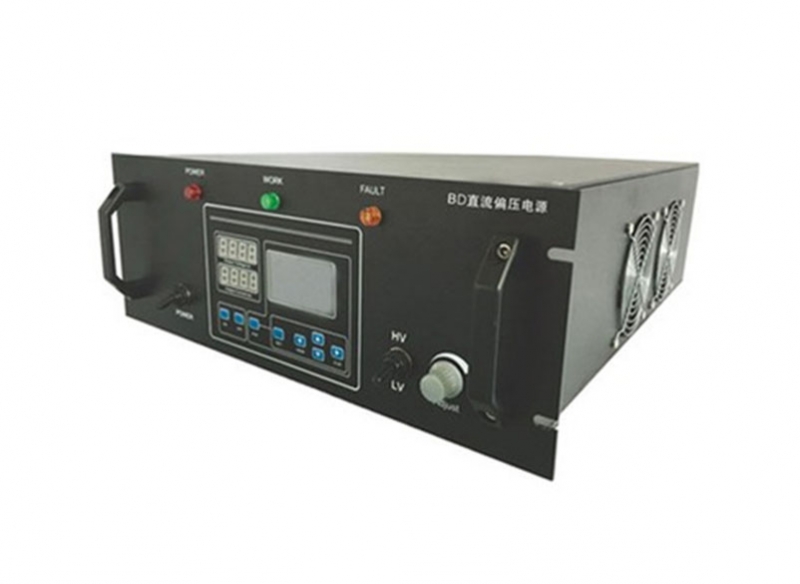

偏壓電源

偏壓電源用於多弧離子和磁控濺射塗層技術。隻是因為磁控濺射的電離率遠低於多弧離子鍍，所以所需偏壓電源的功率較小。目前，許多設備都配備了磁控濺射靶和多弧靶，偏壓電源的選擇應根據多單元操作的要求來確定。早期的偏置電壓主要是采用晶閘管技術的直流偏置電源，現在主要是采用高頻逆變技術製造的單極、直流疊加脈衝和雙極脈衝偏置電源。偏壓電源主要用於多弧離子和磁控濺射塗層、離子轟擊和薄膜沉積過程中的輝光清洗，以在鍍覆工件上施加偏壓，並在輝光清洗過程中產生輝光。在離子轟擊中用於加速離子，提高離子轟擊進入工件表麵的能量，達到濺射清洗效果和提高薄膜結合力的目的，在薄膜沉積中，它還用於增加離子能量，促進和改善薄膜生長，還將提高薄膜基部結合力，以下是偏壓電源的幾種常見波形：

單極脈衝偏壓電源

主要特點

1.高頻單極脈衝偏壓作用在工件上，與直流偏壓相比，由於存在電壓中斷間隙，可以有效減少點火次數，保護工件表麵。

2.在脈衝間隙期間，工件表麵積累的電荷可以被中和，從而減少表麵電荷積累引起的點火。

3.高頻逆變技術的快速關斷能力能有效減少每次火花釋放的能量，即使出現火花，也能顯著降低對工件表麵的大損傷程度。

4.在脈衝間隙期間沉積到工件表麵的離子能量非常低。

5.通過調節頻率和占空比，可以提高和控製成膜速度和質量。

直流疊加脈衝偏壓電源

主要特點

1.具有單極脈衝偏壓電源的所有特性。

2.在直流和直流疊加脈衝模式下，消除了單極脈衝間隙之間離子能量低的問題。

雙極脈衝偏壓電源

主要特點

1.負脈衝的作用與單極脈衝偏壓電源相同，正脈衝的作用主要是吸引等離子體中的電子，以中和工件表麵積累的正電荷。因為電子的質量比離子的質量小得多，所以加速很容易，所以正脈衝的幅度比負脈衝的幅度小得多。通常為10~100V，正負脈衝的電流積分應該相等。因此，正電源的功率遠小於負電源的功率。

2.當正電源電壓為零時，雙極性脈衝偏壓變為單極性脈衝偏壓。
